Как рисовать эллипсы: пошаговая инструкция, советы, частые ошибки

Разбираем одну из самых непростых и важных для художников тем, от которой зависит объём в рисунке.

Иллюстрация: Полина Честнова для Skillbox Media

Эллипсы наравне с кубами — основа рисования всего. Они помогут верно нарисовать объём округлых объектов и достоверно изобразить их в перспективе: кружки, трубы в sci-fi-иллюстрации, тело человека. Если эллипс нарисован неправильно, предмет или человек выглядят кривыми, часто — словно скошенными набок.

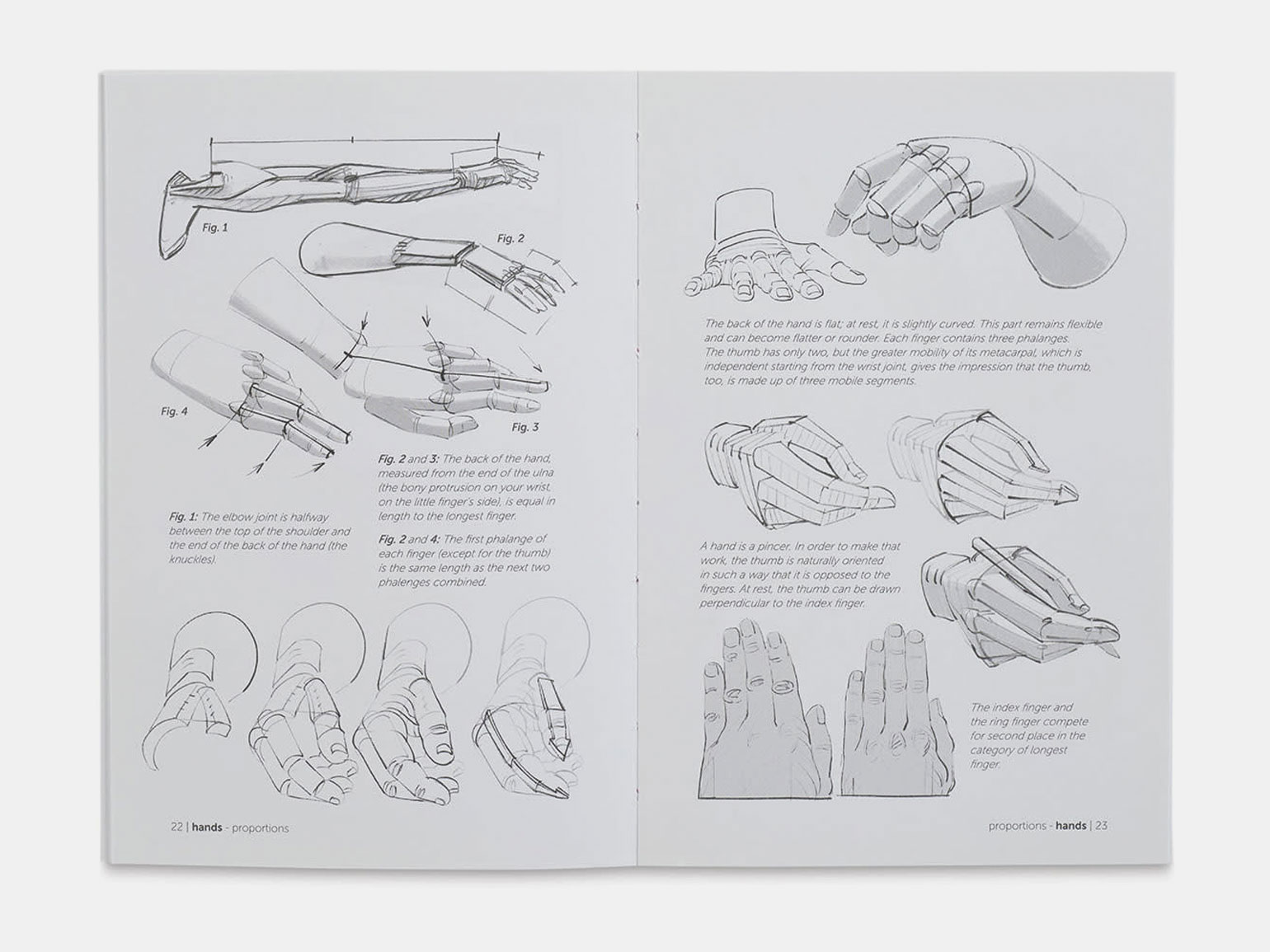

Например, в теле человека много цилиндров и сечений-эллипсов. Правильное расположение эллипсов поможет верно нарисовать охват и объём
Изображение: Rocky Nook. Morpho Anatomy for Artists Hands and Feet / Blick Art Materials

Шесть главных правил при рисовании эллипсов

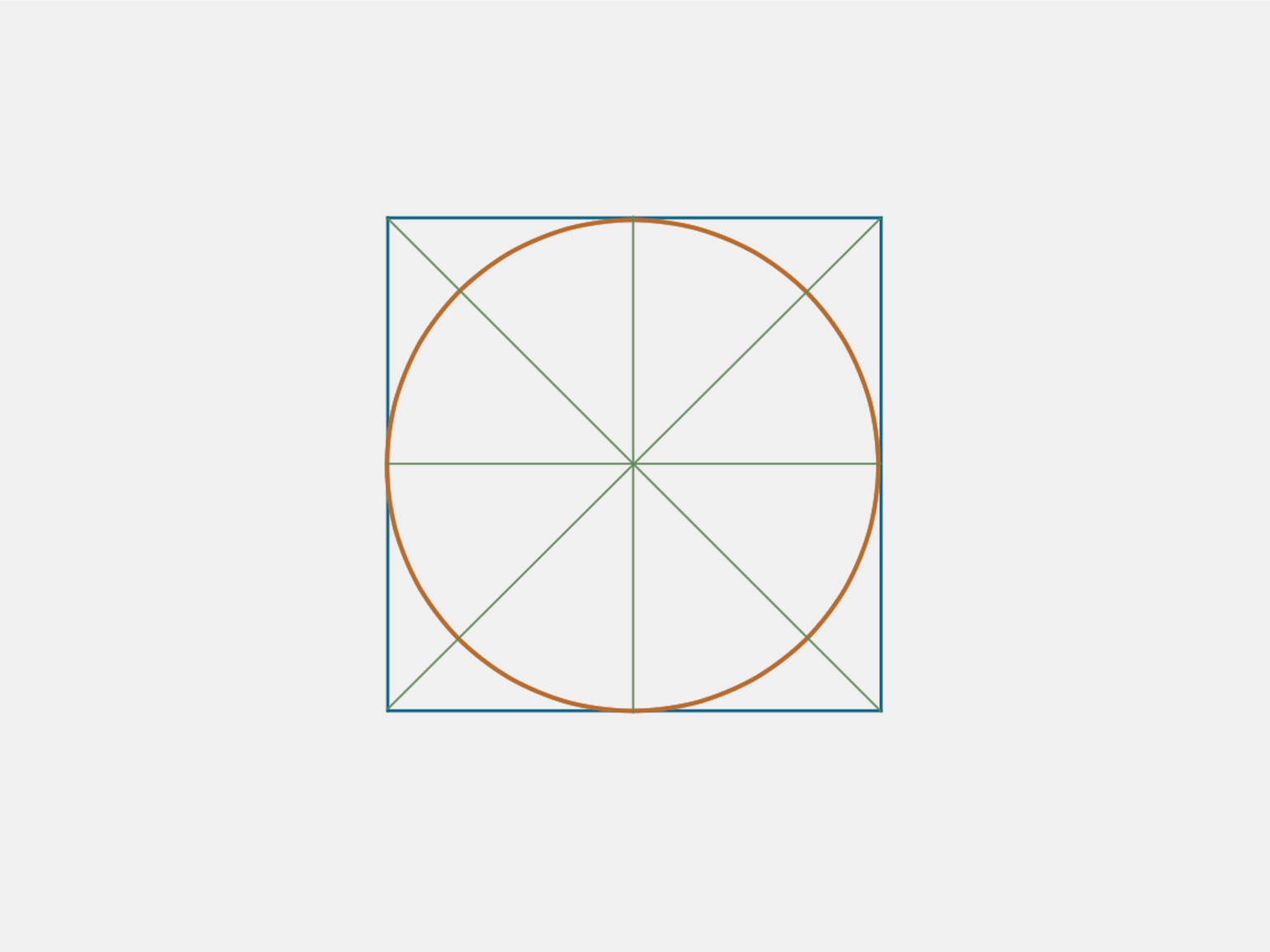

Эллипс — это круг в перспективе. Если мы посмотрим на эллипс без перспективных сокращений, то увидим идеальный круг:

Изображение: Асета Лиева / Skillbox Media
Советуем покрутить круг самостоятельно, чтобы лучше понять, как он работает в перспективе
Изображение: Albin / sketchfab

Из этого вытекают такие правила:

1. Если предмет находится параллельно земле — скажем, чашка стоит на столе, — то все его сечения-эллипсы тоже будут параллельны земле. Это правило поможет вам не заваливать эллипсы и легко рисовать их оси в подобных случаях.

Фото: Nong / Unsplash

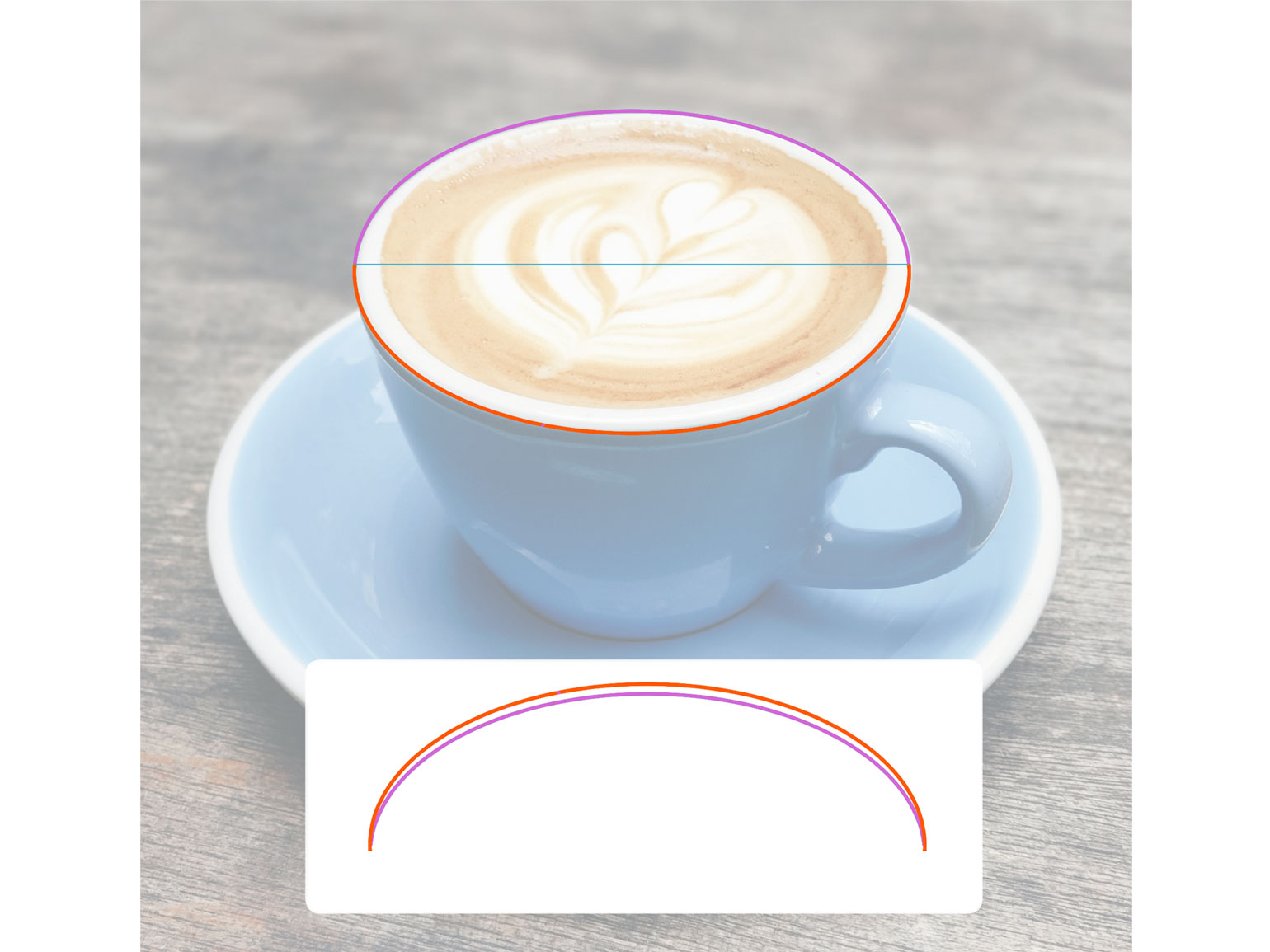

2. Дальняя от нас часть эллипса равна или чуть меньше ближней к нам.

Фото: Martin Widenka / Unsplash

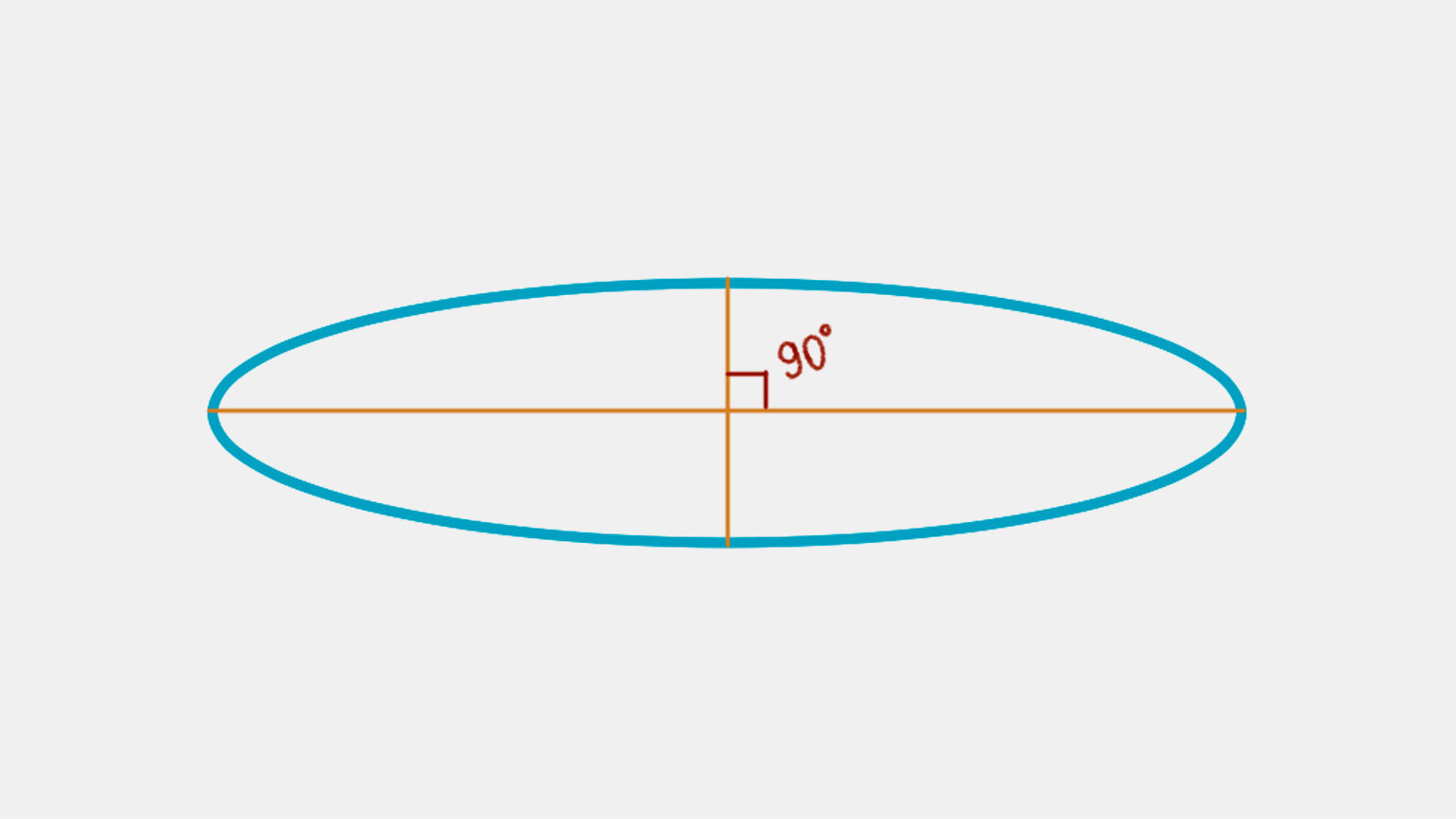

3. У эллипса есть вертикальная и горизонтальная оси, которые делят его пополам. Угол между ними всегда равен 90 градусам.

Изображение: Асета Лиева / Skillbox Media

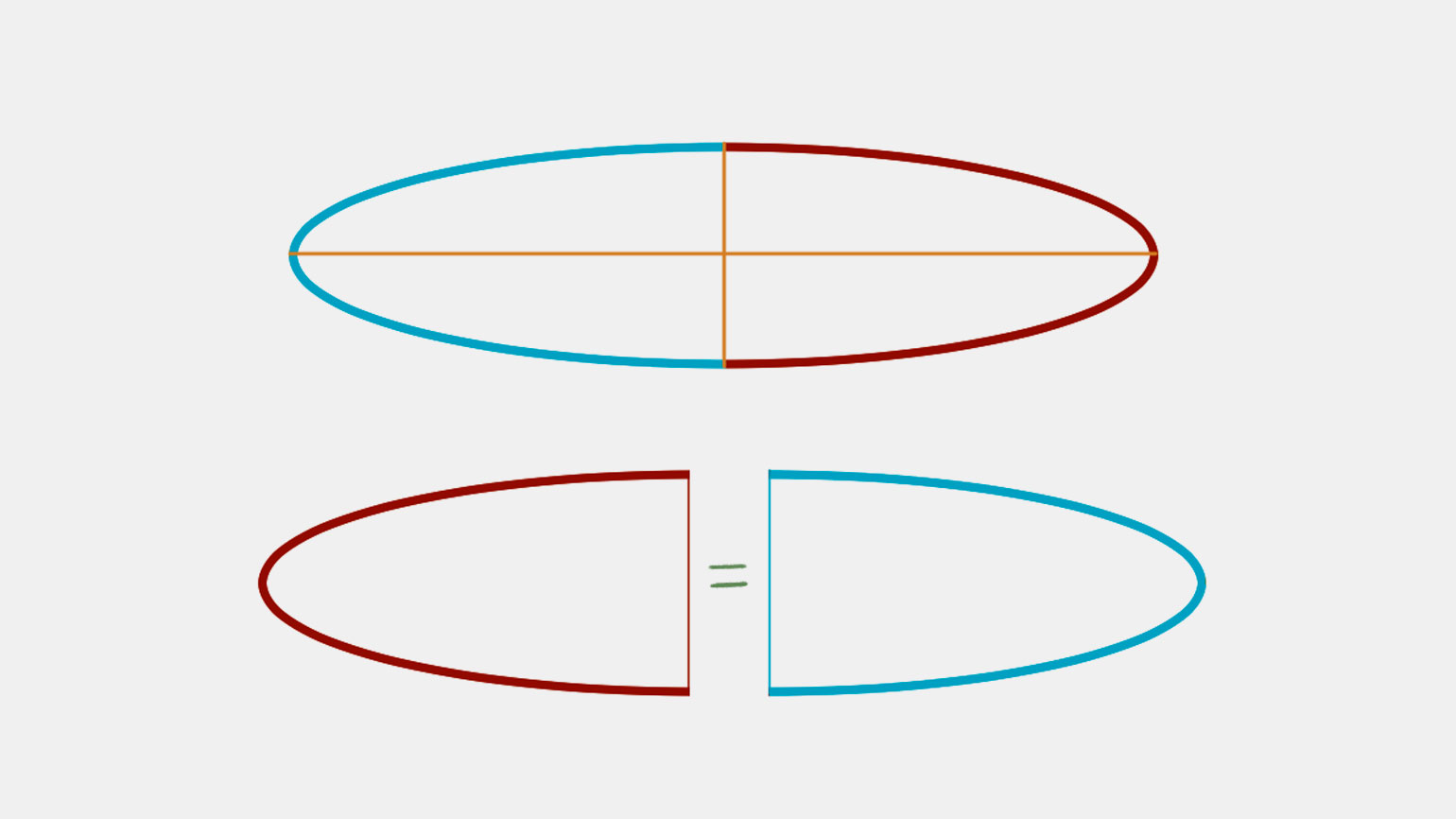

4. Относительно своей вертикальной оси эллипс всегда симметричен — то есть его правая и левая половинка отзеркаливаются одинаково. Как находить оси эллипса, мы поговорим ниже.

Изображение: Асета Лиева / Skillbox Media

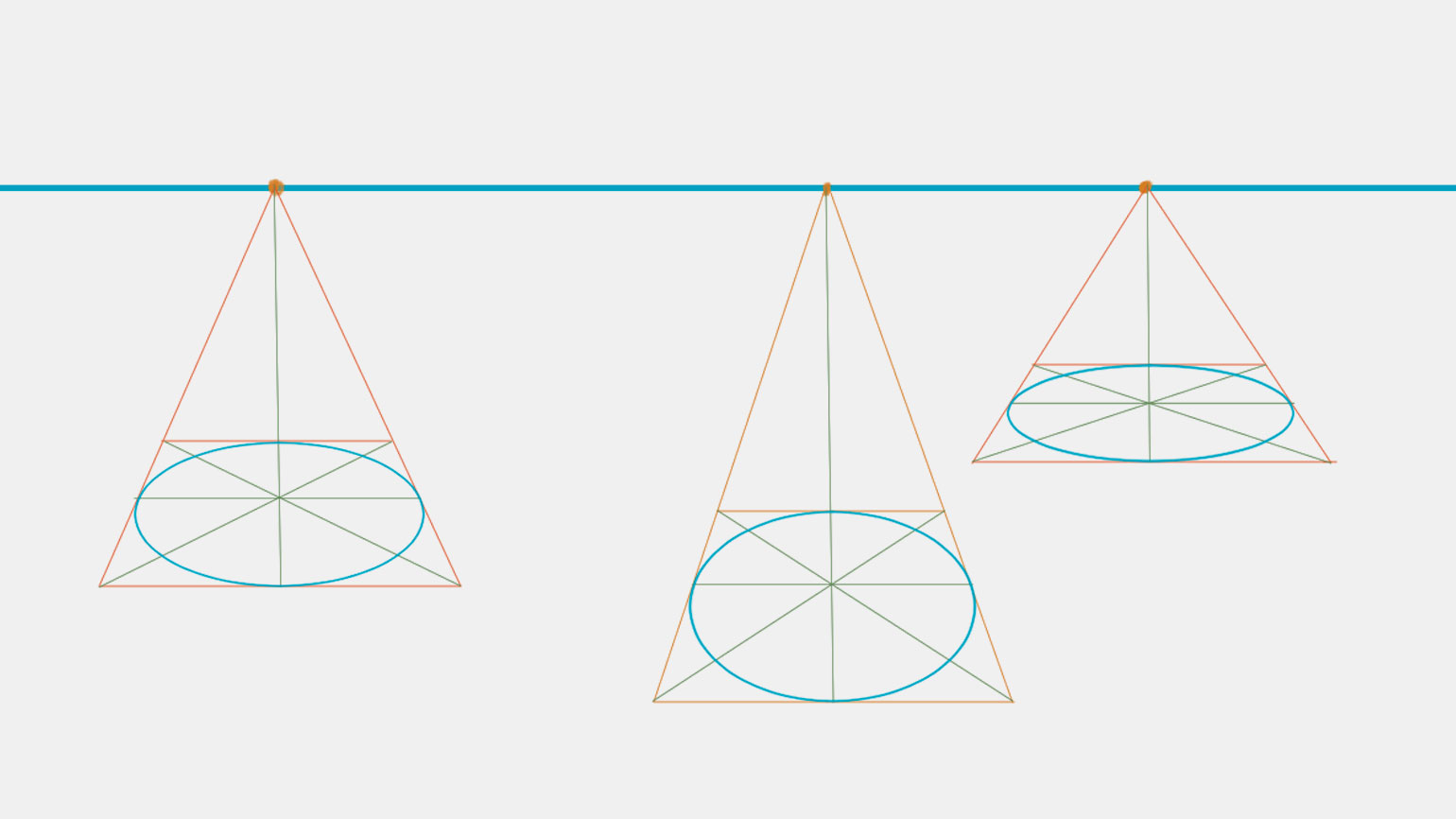

5. Относительно линии горизонта эллипс меняется только в своей высоте, а ширина остаётся такой же (исключение — три точки схода). Чем дальше эллипс от линии горизонта, тем больше будет его высота и тем больше раскрытие*.

Изображение: Асета Лиева / Skillbox Media

Как рисовать эллипсы — по шагам


Эллипсы, которые параллельны линии горизонта

1. Рисуем квадрат в перспективе.

Эллипсы всегда вписаны в квадраты, поэтому начинаем с них. Если вы ещё не умеете рисовать квадраты и кубы в перспективе — сначала прочтите нашу статью и порисуйте их.

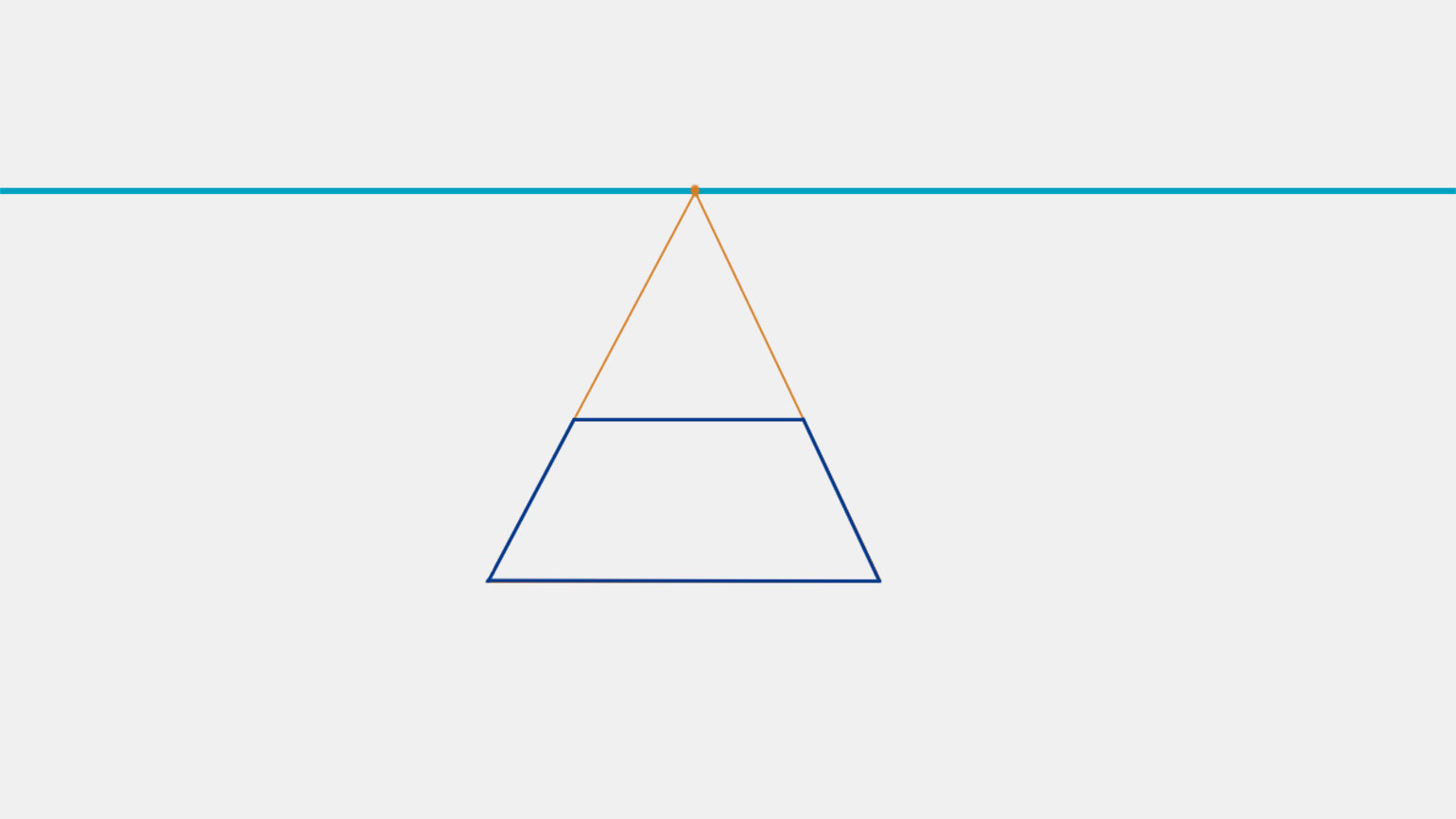

Проводим линию горизонта, ставим на ней точку схода и строим квадрат в перспективе.

Изображение: Асета Лиева / Skillbox Media

2. Отмечаем точки, в которых эллипс касается сторон квадрата.

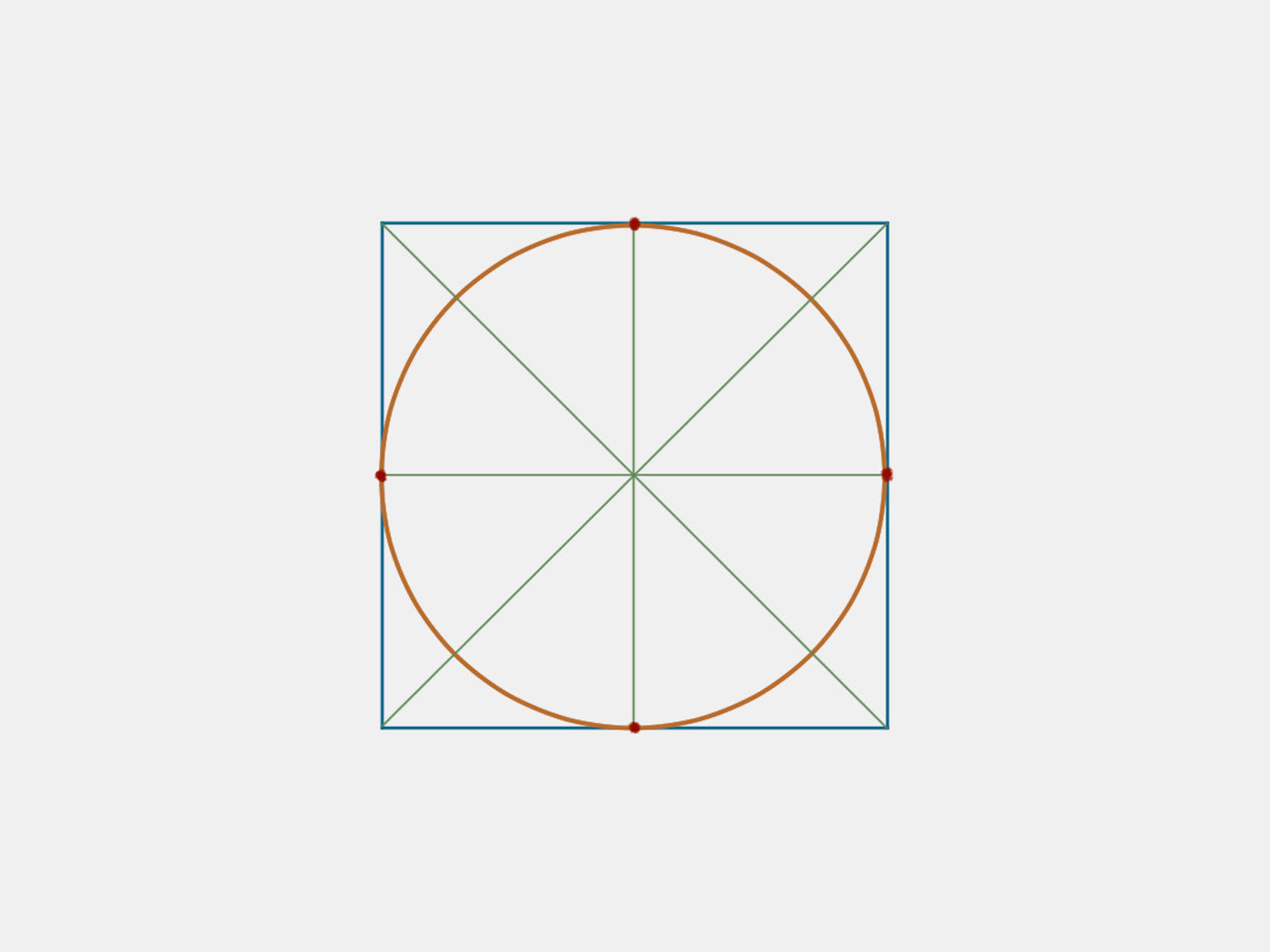

Вернёмся к картинке эллипса без искажений — посмотрите, как в четырёх местах круг касается квадрата, ровно посередине каждой из сторон.

Изображение: Асета Лиева / Skillbox Media

Теперь нужно найти эти точки на нашем квадрате.

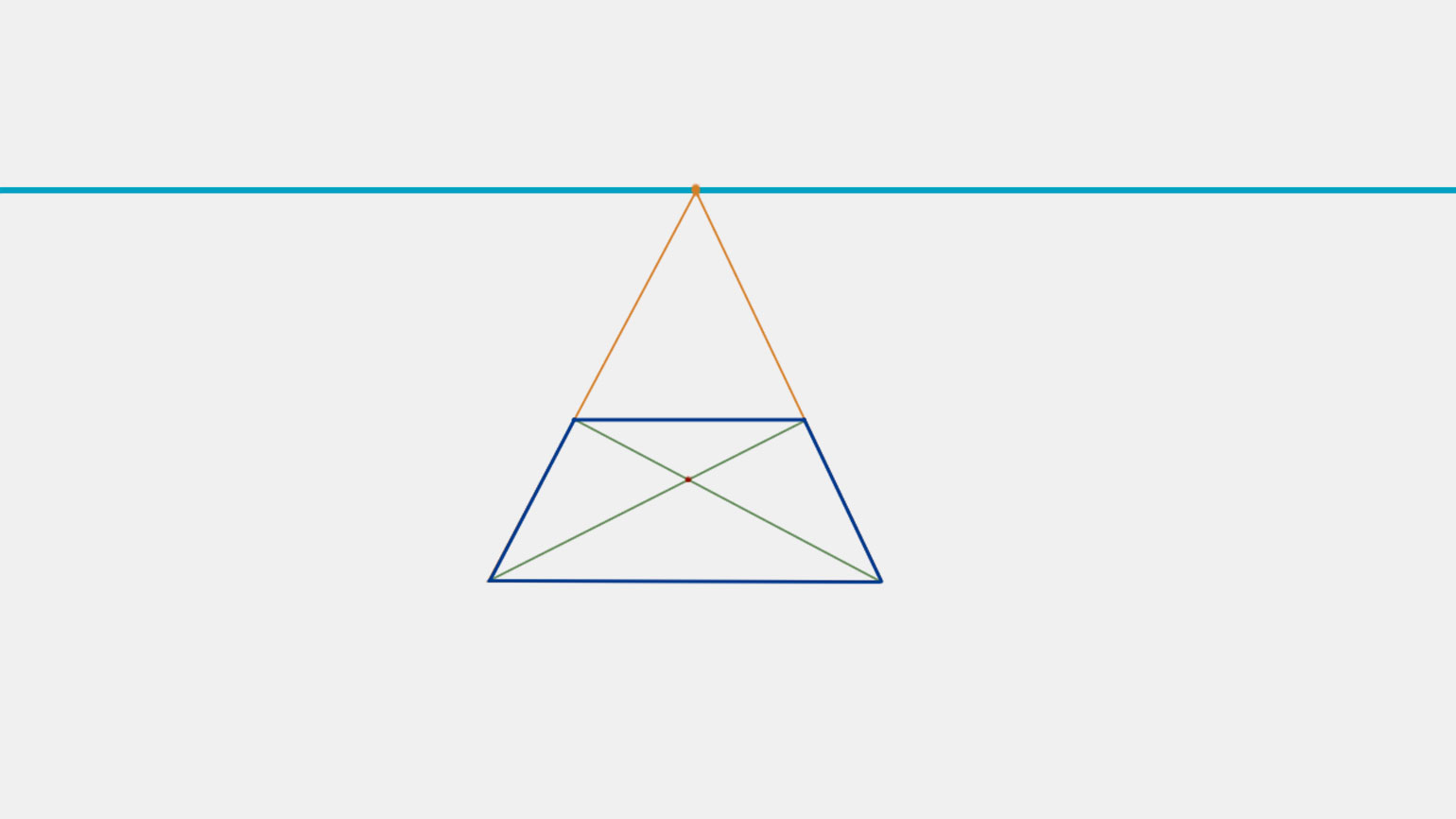

Чтобы найти середину, проведите две диагонали внутри квадрата из угла в угол. Их пересечение — центр квадрата.

Изображение: Асета Лиева / Skillbox Media

Из точки схода проведите линию через центр квадрата — она поделит стороны квадрата ровно пополам.

Изображение: Асета Лиева / Skillbox Media

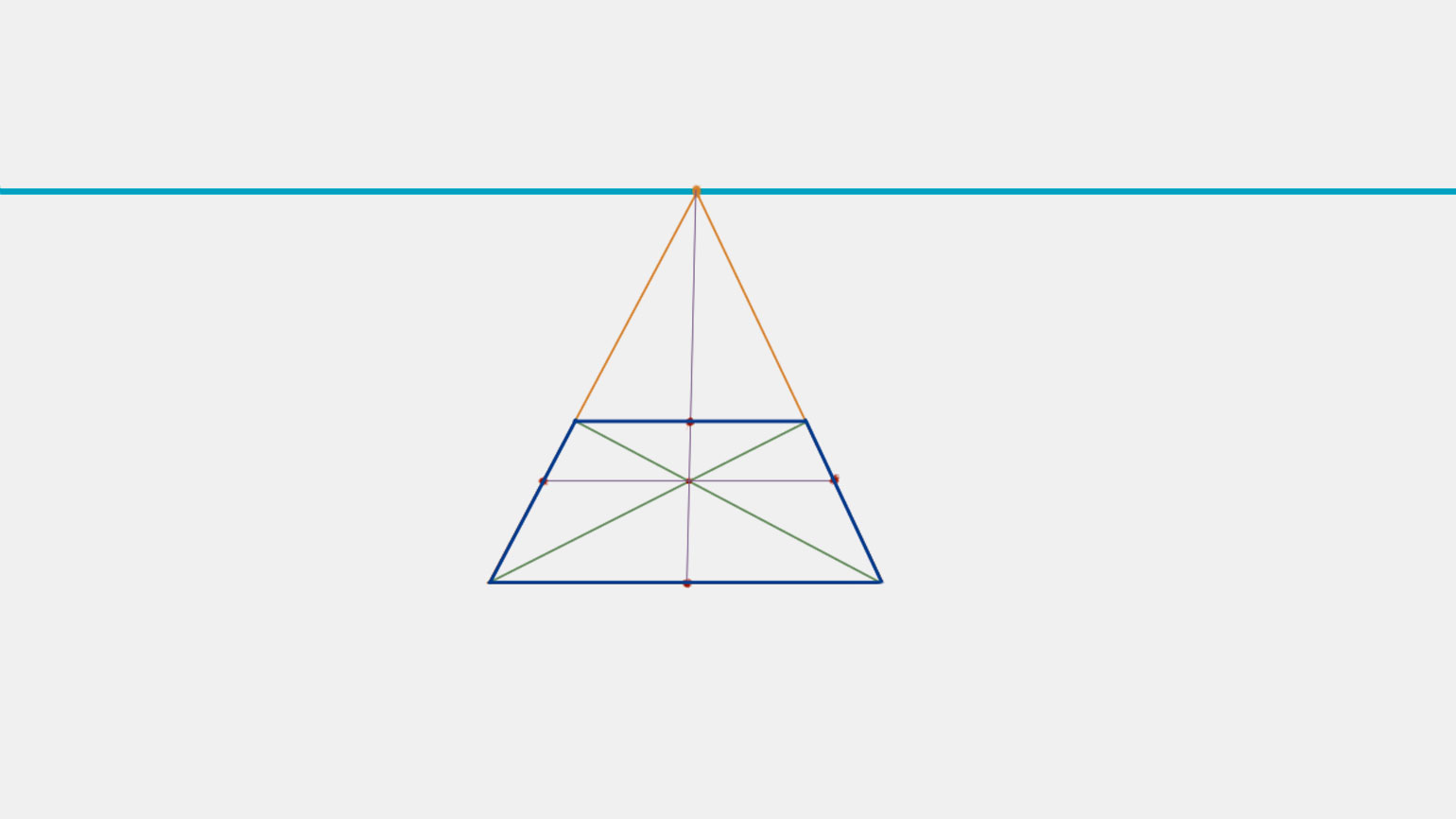

Горизонталь при одной точке схода всегда параллельна линии горизонта, поэтому просто проведите горизонтальную линию через середину и отметьте, где она пересекает квадрат. В найденных точках эллипс должен коснуться квадрата.

Изображение: Асета Лиева / Skillbox Media

3. Находим оси эллипса.

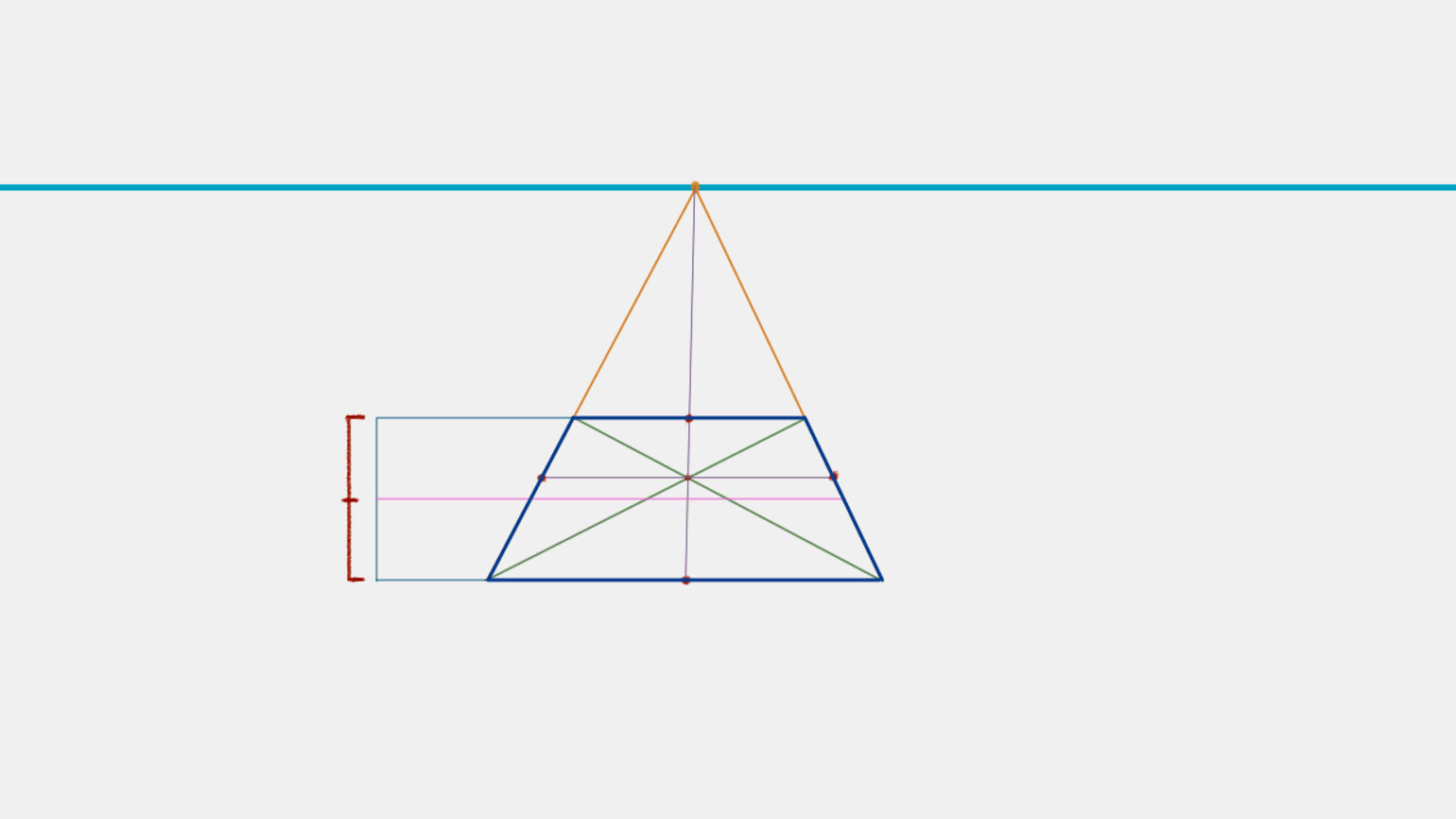

Чтобы провести горизонтальную ось, нужно высоту квадрата (и, соответственно, эллипса) поделить пополам. Через эту точку проводим горизонтальную ось для эллипса. При этом середина квадрата и ваша новая линия могут не совпасть — это нормально.

Помним правило: угол между осями эллипса равен 90 градусам. Поэтому вертикаль мы проводим через середину горизонтали так, чтобы получился прямой угол.

Изображение: Асета Лиева / Skillbox Media

Здесь вертикальная ось эллипса совпала с осью квадрата, а горизонтальная получилась чуть ниже. Из этого вытекает ещё одно важное правило: оси эллипса могут не совпадать с осями квадрата, в который вписан эллипс. Особенно это касается эллипсов в наклоне и эллипсов на две точки схода.

4. Рисуем эллипс.

Задача — нарисовать эллипс так, чтобы он:

  • касался квадрата в намеченных точках;
  • был симметричен по вертикали;
  • лежал параллельно линии горизонта.

В графических редакторах есть инструмент «эллипс», который помогает нарисовать их легко и за пару секунд. Но пока вы учитесь, рисуйте от руки — так вы сможете куда лучше понять и прочувствовать эллипсы. А с помощью инструмента проверяйте себя.

Изображение: Асета Лиева / Skillbox Media

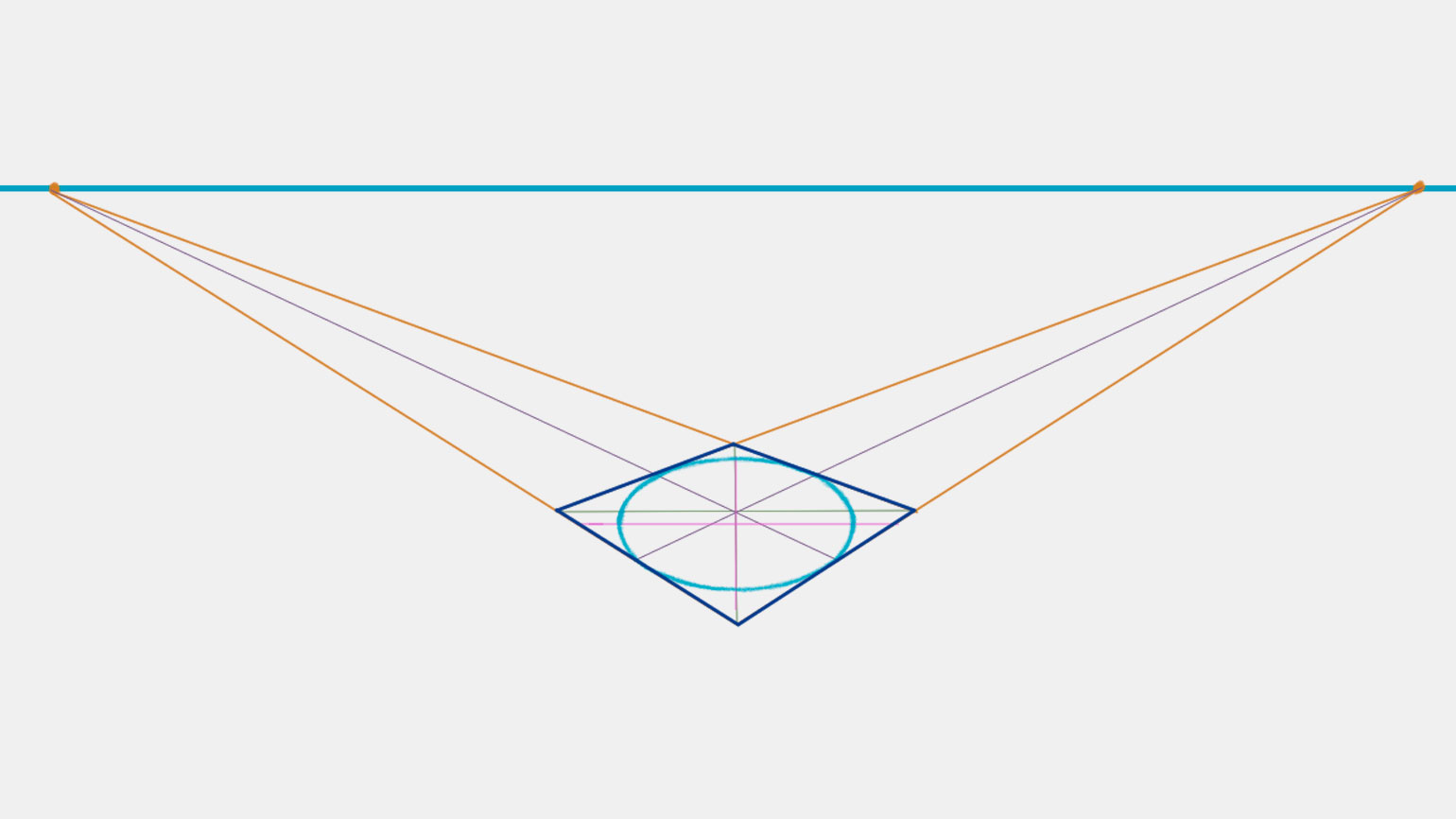

Этот способ одинаков для одной и двух точек схода.

Изображение: Асета Лиева / Skillbox Media

Иногда не получается соблюсти все пункты разом: например, если эллипс касается квадрата в нужных точках, то теряет симметрию и словно ложится на бочок. А если рисовать его симметричным, то он не касается квадрата. Самая вероятная причина в том, что вы нарисовали не квадрат, а прямоугольник. Вернитесь к нему и перепроверьте.

Приём: могут возникнуть трудности с рисованием эллипсов, которые не перпендикулярны точке схода на линии горизонта. Чтобы было легче, вы можете рисовать каждый эллипс в иллюстрации так, словно точка схода находится прямо над или под ним — у каждого эллипса она будет своя.

Изображение: Асета Лиева / Skillbox Media

Эллипсы, которые не параллельны линии горизонта

Если цилиндр или эллипс находятся в наклоне, а не параллельно земле, начинает действовать другое правило: чем дальше эллипс от зрителя, тем больше его раскрытие. Можно сказать так: видимый нам эллипс будет меньше, а эллипс внутри формы, который мы не видим, — больше.

Как это рисовать:

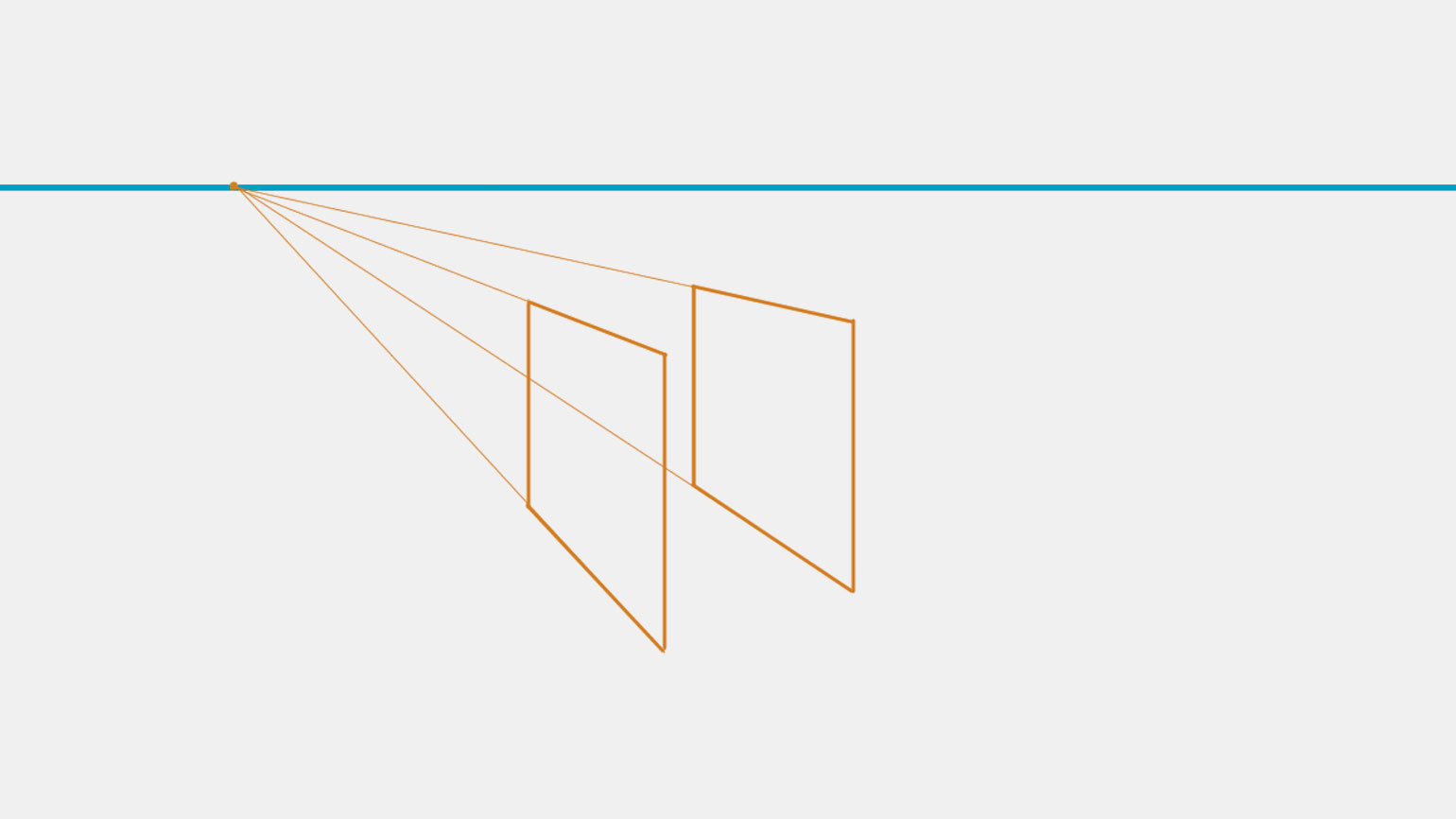

1. Рисуем пару квадратов так, чтобы они не были параллельны линии горизонта.

Изображение: Асета Лиева / Skillbox Media

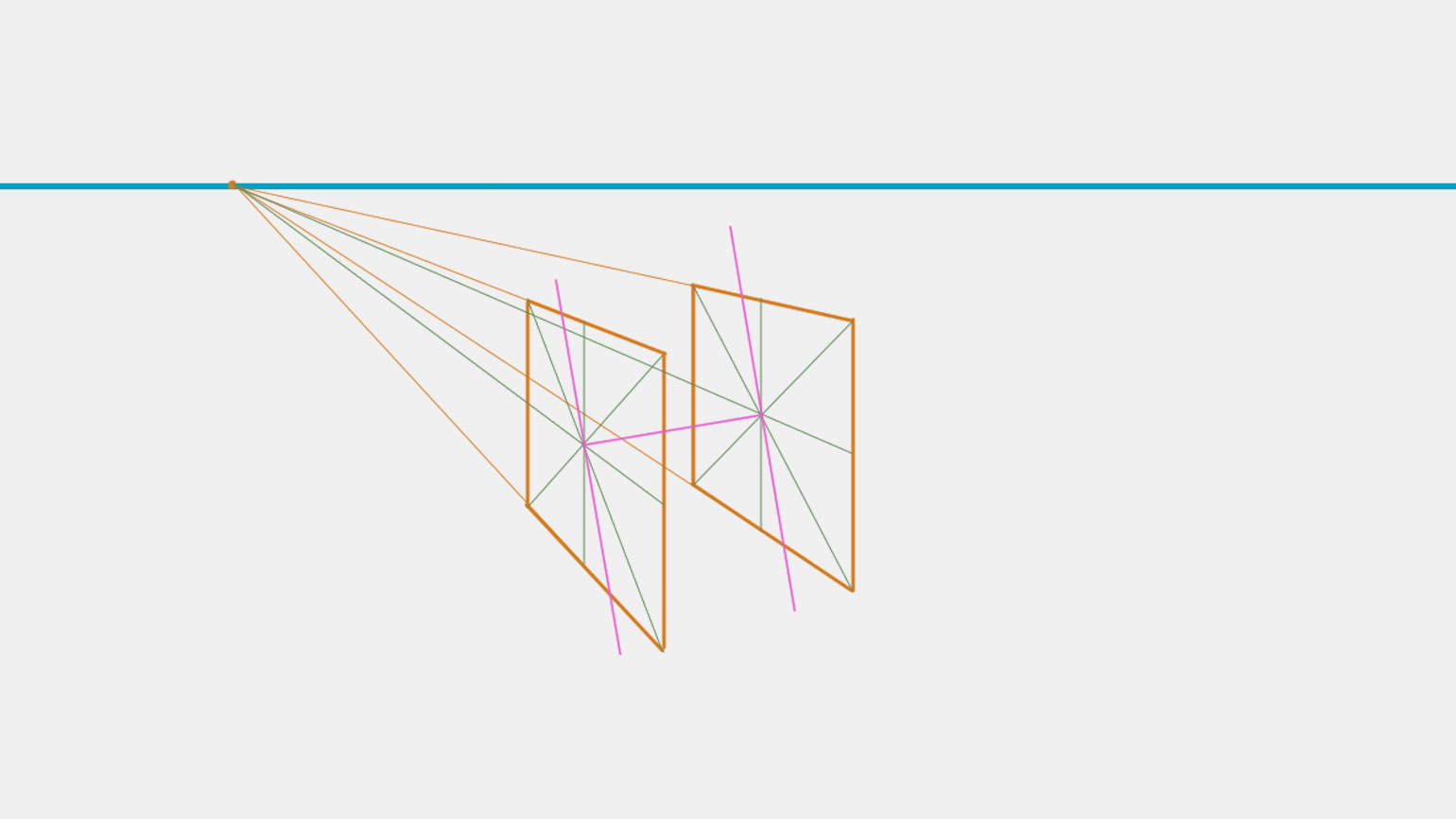

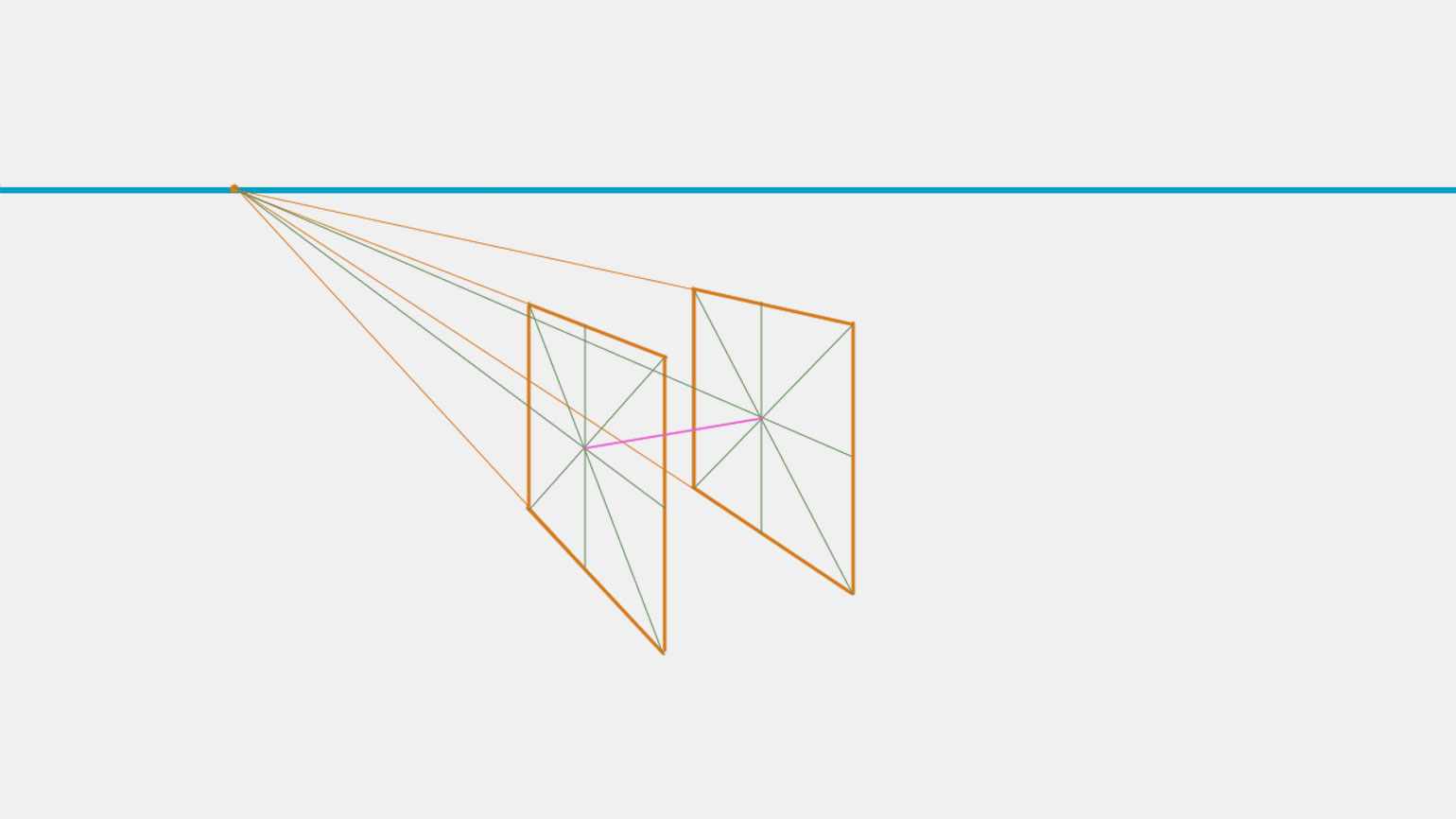

2. Проводим диагонали и находим середины каждого квадрата. Соединяем серединки линией — мы нашли вертикаль эллипса.

Изображение: Асета Лиева / Skillbox Media

3. Чтобы найти горизонталь, вспоминаем про правило с 90 градусами и рисуем линию под прямым углом к вертикали.

Изображение: Асета Лиева / Skillbox Media

Рисуем эллипсы, соблюдая важные правила:

a) они симметричны относительно собственной вертикальной оси;

b) они касаются квадрата в четырёх местах;

c) у дальнего от нас эллипса раскрытие больше, чем у ближнего.

Изображение: Асета Лиева / Skillbox Media

Применяем эллипсы в рисовании предметов

Потренируемся на цилиндре.

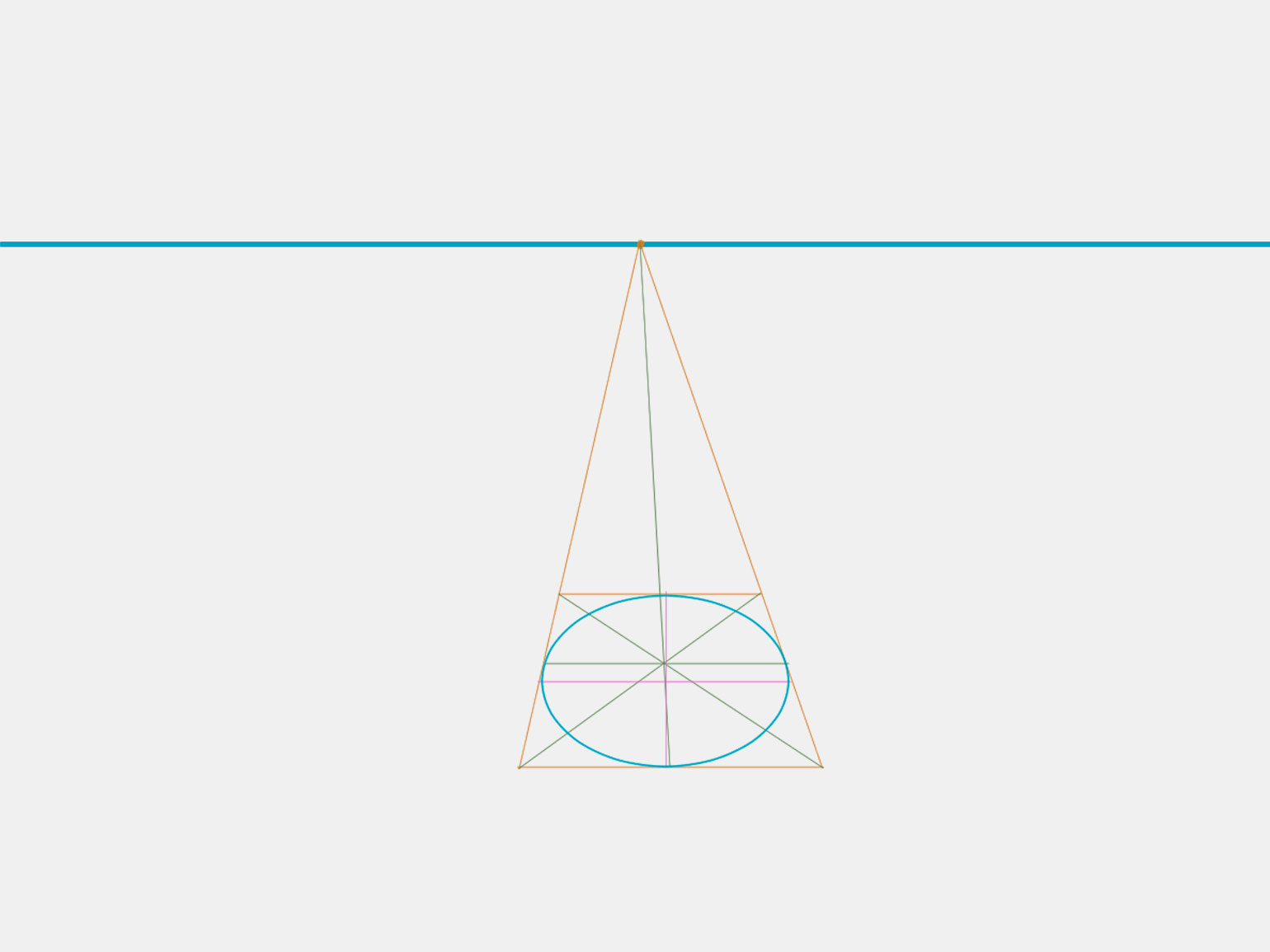

1. Рисуем основу цилиндра: квадрат со вписанным в него эллипсом. Не забываем провести горизонталь эллипса — она пригодится для построения стенок цилиндра и поможет вам проверить, нет ли искажений в дальней или ближней части эллипса.

Изображение: Асета Лиева / Skillbox Media

Важно: вам может показаться, что центральная горизонталь эллипса находится не в середине. Возможно, ощущения возникают из-за других линий в рисунке, которые могут немного вас сбивать. Чтобы убедиться, скопируйте ваш эллипс на новый слой, перекрасьте в другой цвет для удобства, сотрите одну из половин до горизонтали, а оставшуюся отзеркальте по вертикали. Если она ровно ложится на вторую половинку — всё хорошо. Небольшие колебания в размерах тоже допустимы, если вы нарисовали дальнюю часть немного меньше передней.

Но если разница значительная:

  • вернитесь к поиску центра вертикальной оси;
  • перепроверьте, действительно ли ваш квадрат — квадрат, а не прямоугольник.

2. От углов квадрата проводим вверх вертикали, чтобы обозначить границы цилиндра.

Изображение: Асета Лиева / Skillbox Media

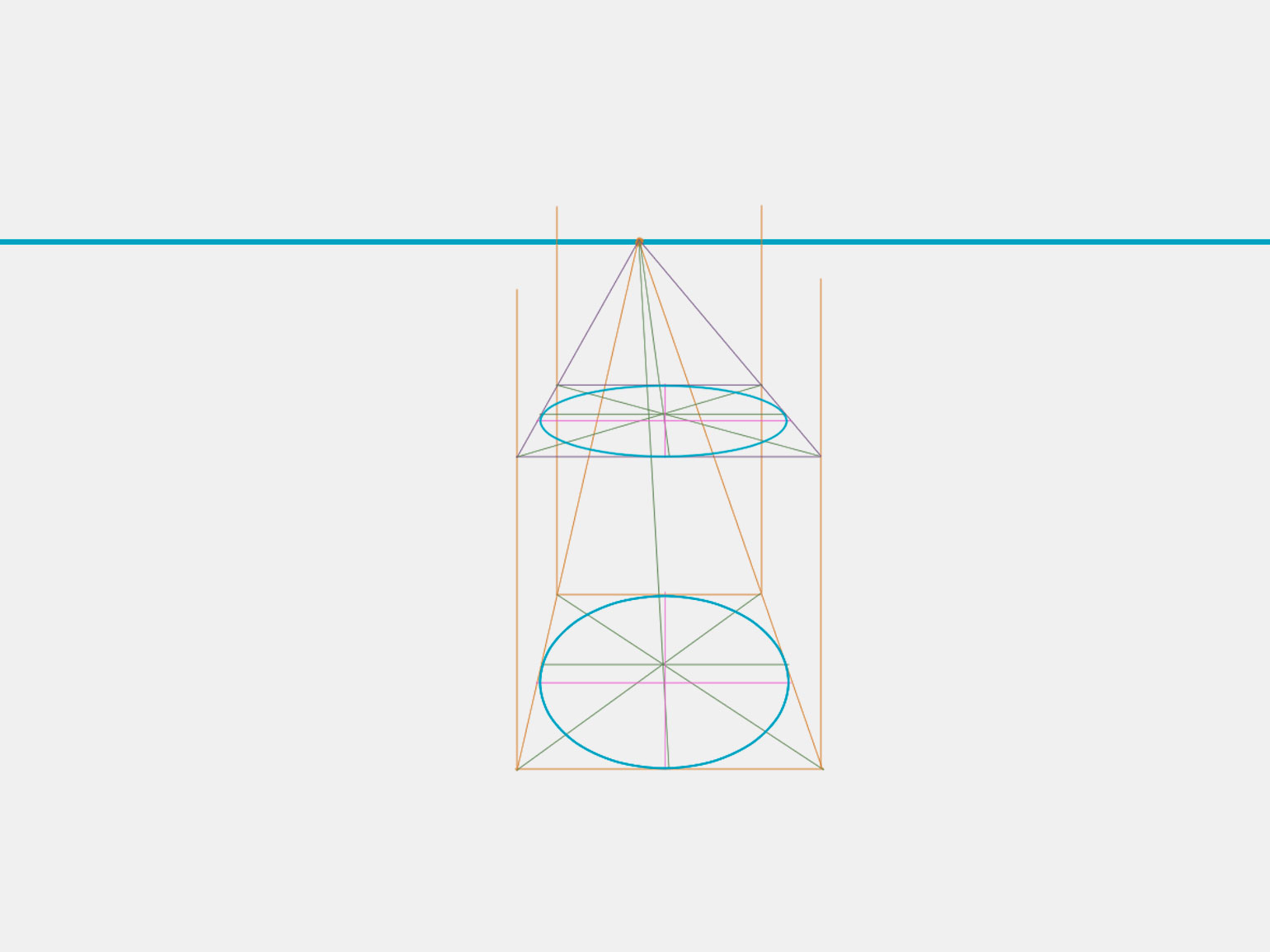

3. Рисуем верхний срез и вписываем в него эллипс.

Изображение: Асета Лиева / Skillbox Media

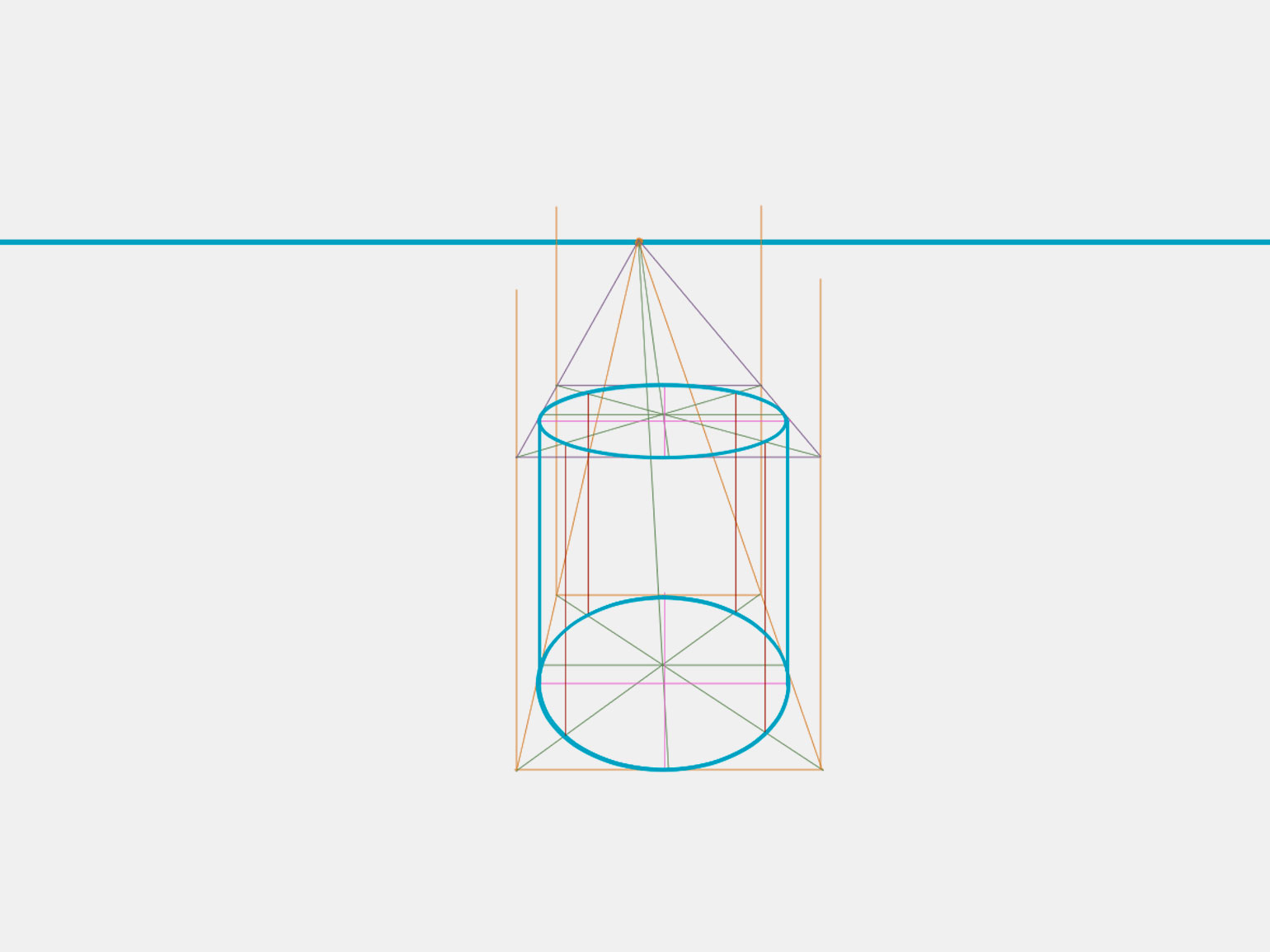

4. Проводим линии от горизонтали нижнего эллипса к горизонтали верхнего — получаем «стенки» цилиндра. Не путаем с горизонталью квадрата! Чтобы проверить правильность построения, можно провести дополнительные вертикали из тех точек, где нижний эллипс пересекает диагонали квадрата, — они должны совпасть с такими же точками верхнего эллипса.

Изображение: Асета Лиева / Skillbox Media

Важно: если вы рисуете предмет, где эллипсы расположены один над другим (цилиндры, чашки, кувшины), раскрытие должно потихоньку увеличиваться от ближнего эллипса к дальнему. То есть чем дальше эллипс от линии горизонта, тем больше его высота и тем меньше будет соотношение высоты и ширины. Принцип применяется и к предметам, у которых размер донышка и горлышка не совпадает.

Фото: Isabela Kronemberger / Unsplash

Частые ошибки при рисовании эллипсов

Изображение: Асета Лиева / Skillbox Media
  • «Рыбка» — эллипс получился слишком острый.
  • «Конфетка» — наоборот, эллипс вышел слишком закруглённым, больше похож на прямоугольник со скруглёнными углами.
  • «Перевёрнутый батон» — дальнюю половинку сделали сильно меньше передней, выглядит как упавший со стола батон.

Напоследок: в рисовании редко когда нужны идеально точные эллипсы — в большинстве случаев хватит «достаточно убедительных». Исключение — ситуации, когда объект с эллипсами находится в центре композиции, расположен близко к зрителю или предназначен для работы в художественном училище или академии.

Но в учёбе важно рисовать как можно точнее, чтобы набить руку и усвоить суть эллипсов, — благодаря этому в будущем вам будет проще рисовать их на глаз. Эллипсы могут тяжело поддаваться на старте, но не сдавайтесь — вы обязательно превратите их в своих друзей.
